概要

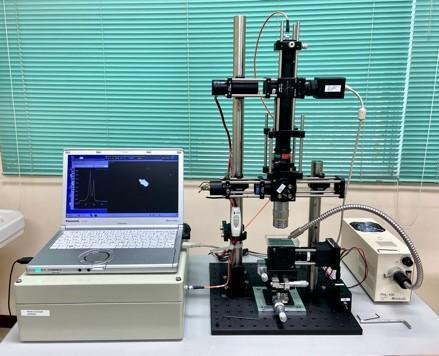

神崎正美博士の自作のダイヤモンドアンビルセル(DAC)の圧力測定用の顕微ルビー蛍光分光法測定装置です。

装置の仕様・特色

ラマン分光を使わずに、X線回折目的や光学観察だけでDACを使う場合には役立ちます。
主にソーラボのパーツ+エドモンドオプティクスの光学パーツで作ってます。顕微部分はミツトヨの超長作動対物レンズと結像レンズを使ってます。普段はx10の対物レンズが付いてますが、必要なら顕微ラマン分光実験室の豊富な対物レンズ各種(x5,x20,x50,x100)が使えます。
　検出器部分は自作したLittrow分光器を使っています。こちらは冷却不要なので電源ONで直ちに測定ができます。分解能は十分高く、顕微ラマン分光法装置とほぼ同じです。
　顕微鏡部分は3つのポストで支持されていて固定クランプを緩めると上下方向に移動させることができますので、特殊なDAC(背が高い)などにも対応できます。また、全体がコンパクトなので必要な実験室(X線実験室など)に持っていくことも可能です。顕微鏡本体はアルミのブレッドボードに載ってます。本体と分光器は光ファイバーで繋がれています。
