inspeXio SMX-225CTS FPD HR Plus（島津製作所）
概要

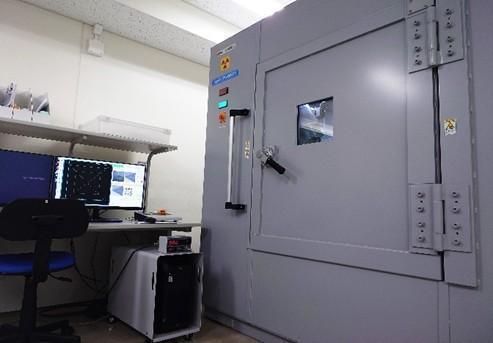

本装置は試料を破壊することなく、その内部構造を観察・検査することが可能なマイクロフォーカスX線CTシステムです。島津製作所製マイクロフォーカスX線発生装置と大型高解像度フラットパネル検出器を搭載したものです。
装置の仕様・特色
（１）搭載ワーク
・最大寸法：φ600 mm×H800 mm（ワークセット治具含む）
・最大質量：50 kg（ワークセット治具含む）
・X 線防護箱開口部：約 W950 mm×H1138 mm
※CTステージ天板サイズはφ300 mm
（２）X 線発生装置
・最大管電圧：225 kV
・最大管電流：1000 μA
・定格出力：135 W
（３）X 線検出器
・検出器：X 線フラットパネル検出器
・有効画素数：3000 画素×3000 画素
・階調数：16 bit
・サイズ：16.4 インチ×16.4 インチ
謝辞掲載のお願い
本装置で得られたデータを外部に出版する際は、下記のとおり謝辞の記載をお願いいたします。
本研究はコアファシリティの支援を得て実施されました(CFPOU RIDC_JP_001)
クリップボードにコピーしました！
| 設置年 | 2026 |
|---|---|
| CFPOU管理番号 | RIDC_JP_001 |
| 機器種別 | |
| 装置カテゴリ | コアファシリティ機器 画像撮影/解析 |
| 適合分野 | 化学系, 生物学系, 物理学系, 医学系, 工学系, 地学系, 薬学系, その他 |
| 管理部局 | |
| サポート職員 | 文明動態学研究所 |
| 拠点 | 文明動態学研究所 |
共同利用について
| 利用にあたっての留意事項 |
自己測定利用は、依頼分析を１回以上経験し、 |
|---|---|
| 自己測定料金 |
詳細は下記URLをご参照ください。 https://ridc.okayama-u.ac.jp/page-5030 |
| 自己測定利用法 |
自己測定利用方法に関するご質問は下記サイトに掲載 https://ridc.okayama-u.ac.jp/page-5030 |
| 機器サービス管理者 機器サービス副管理者 |
【機器サービス管理者】 【機器サービス副管理者】 |
| 利用方法 | https://ridc.okayama-u.ac.jp/page-5030 |
依頼測定について
| 分析内容 | 申込方法に関するご質問は、下記サイトに掲載されている https://ridc.okayama-u.ac.jp/page-5030 |
|---|---|
| 利用にあたっての留意事項 | ・Ｘ線ＣＴ画像の質は試料の材質や状態に大きく左右され |
| 受付時間 | 平日9：00～17：00 |
| 支払方法 | ～学内～ ～学外～ |
| 依頼測定料金 | 詳細は下記URLをご参照ください。 |
