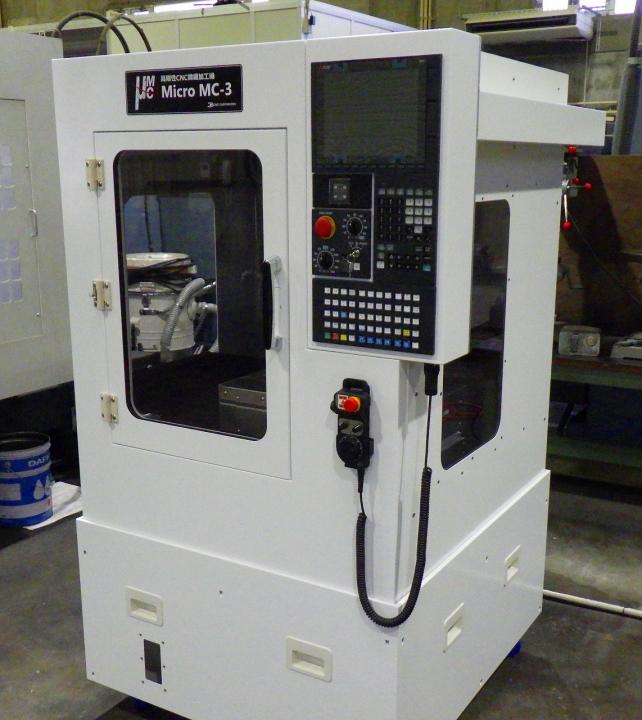

PMT社製 Micro MC-3

概要

高剛性CNC微細加工機Micro MC-3は、高い耐震性能が魅力。金属への加工はもちろん、セラミックスや、ガラスやシリコンなど脆性材への微細加工を得意としています。また0.１mm以下の穴や溝などの加工も可能です。
1. 高い耐震性能　高剛性の鉄鋳物筐体が、加工中の振動が工具（スピンドル）に伝わるのを防ぐため、タングステンやチタンなどの難加工材や脆性材への小径穴加工、細溝加工が可能です。
2. 繰り返し位置決め精度は±1µm（0.001mm）以下。
各種ノズルのセンター加工や樹脂成型金型の製作、レンズ中仕上げ用のガラス球面加工など、高い加工精度を必要とする加工が可能。

装置の仕様・特色

ストローク X150 × Y150 × Z100mm
繰り返し精度 ±0.001mm（1µm）
制御分解能 0.0001mm（0.1µm）
主軸回転数 5,000～60,000rpm（可変）
制御部 CNC
外形寸法 W800 × D1,300 × H1,850mm
重量 本体：670kg／架台：70kg
電源 AC200V/20A

謝辞掲載のお願い

本装置で得られたデータを外部に出版する際は、下記のとおり謝辞の記載をお願いいたします。
